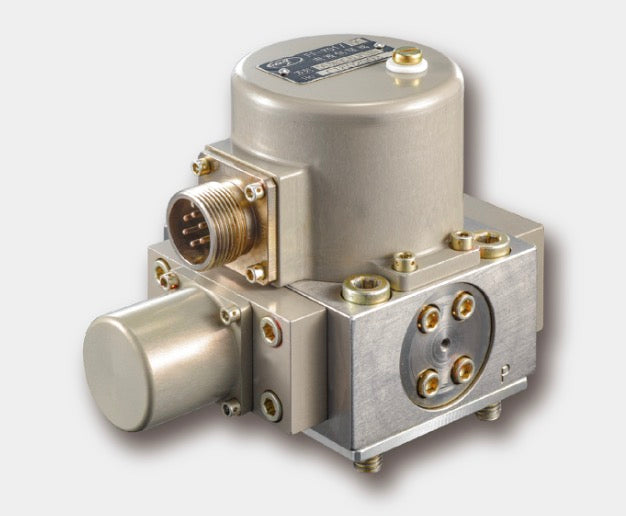

Series 701 electro-feedback double-nozzle flapper two-stage servo valves

                                         Email: inquiry@novemos.com

                                                  please contact me

The FF - 701 series electro - hydraulic servo valve is a two - stage dual - nozzle - baffle high - flow servo valve with electric - feedback force - feedback. Under a pressure difference of 21 MPa, its flow range is from 6.5 L/min to 100 L/min. This series of electro - hydraulic servo valves is similar to the FF - 131 series. Based on the latter, an LVDT spool position sensor and a controller are added for position closed - loop control, which makes its hysteresis smaller, resolution higher, and repeatability better. It combines the advantages of force - feedback servo valves and electric - feedback servo valves, and is more convenient to use. The standard products of this series of servo valves adopt aluminum - alloy shells, which are lightweight. The product has an external electrical zero - adjustment structure, which facilitates users to adjust according to their actual needs. The product has the advantages of fast dynamic response, good linearity, small zero - drift, stable working performance, high reliability, long service life, small internal leakage, and low power consumption. The installation surface of the product is equipped with an optional fifth oil - supply port, which can supply oil to the pilot stage independently. If the user's system pressure is particularly high, a product with a stainless - steel shell can be customized.

7 0 1 系 列 电 液 伺 服 阀 为 带 电 反 馈 的 ⼒ 反 馈 两 级 双 喷 嘴 挡 板 ⼤ 流 量 伺 服 阀 ， 2 1 M P a 压 差 下 ， 其 流 量 范 围
为 6 . 5 L / m i n 到 1 0 0 L / m i n 。 该 系 列 电 液 伺 服 阀 与 F F - 1 3 1 系 列 相 近 ， 在 后 者 基 础 上 增 加 了 L V D T 阀 芯 位 置 传 感 器 和
控 制 器 进 ⾏ 位 置 闭 环 控 制 ， 使 得 其 滞 环 更 ⼩ ， 分 辨 率 更 ⾼ ， 具 有 更 好 的 重 复 精 度 ， 兼 顾 了 ⼒ 反 馈 伺 服 阀 和 电
反 馈 伺 服 阀 的 优 点 ， 使 ⽤ 更 加 ⽅ 便 。 该 系 列 伺 服 阀 的 标 准 产 品 采 ⽤ 铝 合 ⾦ 壳 体 ， 重 量 轻 。 产 品 外 部 有 电 ⽓ 调
零 结 构 ， ⽅ 便 ⽤ 户 根 据 实 际 需 求 进 ⾏ 调 节 。 产 品 动 态 响 应 快 、 线 性 度 好 、 零 漂 ⼩ ， 具 有 ⼯ 作 性 能 稳 定 ， 可 靠
性 ⾼ ， 使 ⽤ 寿 命 长 ， 内 漏 ⼩ ， 功 耗 低 等 优 点 。 产 品 安 装 ⾯ 有 可 选 的 第 五 供 油 ⼜ ， 可 向 先 导 级 单 独 供 油 。 若 ⽤
户 的 系 统 压 ⼒ 特 别 ⾼ ， 可 定 制 使 ⽤ 不 锈 钢 壳 体 的 产 品

• High control precision, fast dynamic response, and easy operation.
• Made with an all - stainless - steel shell, featuring high structural strength.
• Compact internal structure, small in size and light in weight.
• Stable working performance, high reliability, and long service life.
• There is a damping orifice (orifice) inside, which limits the oil - supply pressure of the pre - stage to no more than 21 MPa. Additionally, an external zero - adjustment mechanism is provided (adjustment can only be made when the oil - supply pressure drops below 7 MPa), allowing users to adjust the zero offset of the valve within a certain range on - site.
  Note: Oil - inlet chamber P; Oil - return chamber R. (It seems there are some garbled or unclear parts here, such as "郑中：角鼓路交叉 1 交叉 A。分萄路大又 29 路又 8", which are hard to translate accurately. Maybe you can clarify this part.)
• Low internal leakage and low power consumption.
• Low hysteresis, high resolution, and high repeatability.
• Good linearity, large driving force, and small zero - drift.

产品特点。

控 制 精 度 ⾼ ， 动 态 响 应 快 ， 操 作 简 便
。 全 不 锈 钢 壳 体 ， 结 构 强 度 ⾼
• 内 部 结 构 紧 凑 ， 体 积 ⼩ ， 重 量 轻
• ⼯ 作 性 能 稳 定 ， 可 靠 性 ⾼ ， 使 ⽤ 寿 命 长
孔 ） ， 限 制 前 置 级 的 供 油 压 ⼒ 不 ⼤ 于 2 1 M P a ， 另 外 还
设 有 外 调 零 机 构 （ 供 油 压 ⼒ 降 到 7 M P a 以 下 才 可 以 调
整 ） ， 以 便 ⽤ 户 现 场 对 阀 的 零 偏 在 ⼀ 定 范 围 内 进 ⾏ 调
整 。
注 ： 进 油 腔 P ： 回 油 腔 R （ 郑 中 ：
⾓ ⿎ 路 交 ⼜ 1 交 ⼜ A 。 分 萄 路 ⼤ ⼜ 2 9 路 ⼜ 8 ：
• 内 漏 ⼩ ， 功 耗 低
• 滞 环 低 ， 分 辨 率 ⾼ ， 重 复 精 度 ⾼
• 线 性 度 好 ， 驱 动 ⼒ ⼤ ， 零 漂
